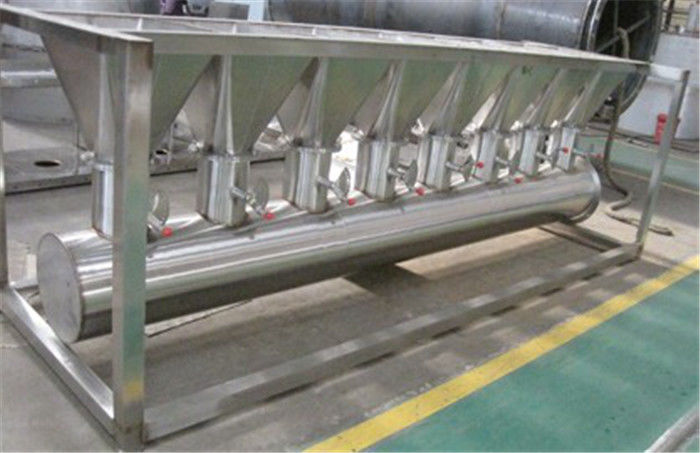

Kontrol Tombol HMI Pengering Bed Cairan Horizontal SUS304 XF

Deskripsi Produk

XF Horizontal (Pengering Bed Cairan Horizontal) (FBD)

Produk deskripsition:

Pengering bed terfluidisasi horizontal, juga dikenal sebagai pengering bed terfluidisasi, terutama digunakan untuk mengeringkan bubuk yang hilang atau bahan granular.Dan itu banyak digunakan sebagai pengering di industri.Perangkat ini sederhana dalam struktur, beroperasi dengan nyaman dan memiliki efisiensi termal yang tinggi.Ini banyak digunakan dalam industri kimia, pertambangan, kedokteran, makanan, pengolahan biji-bijian, pakan, industri dan pengolahan limbah kota.

Setelah lebih dari 20 tahun digunakan dan ditingkatkan, saat ini, telah menjadi perangkat pengering yang populer di bidang farmasi, kimia, bahan makanan, industri pengolahan biji-bijian dan sebagainya.Ini terdiri dari filter udara, tempat tidur fluida, pemisah siklon, pengumpul debu, kipas sentrifugal berkecepatan tinggi, kabinet kontrol dan sebagainya.

Karena perbedaan sifat bahan bakunya maka perlu dilengkapi dengan sistem penghilang debu yang sesuai dengan kebutuhan.Ini dapat memilih pemisah siklon dan filter kantong kain atau hanya memilih salah satunya.Secara umum, jika kepadatan curah bahan bakunya berat, ia dapat memilih siklon, jika bahan bakunya ringan dalam kepadatan massal, ia dapat memilih bag filter untuk mengumpulkannya.Sistem pengangkutan pneumatik tersedia berdasarkan permintaan.Ada dua jenis operasi untuk mesin ini - jenis kontinu dan intermiten.

Detail produk: Mesin Pengering Bed Fluida Horizontal Seri XF (FBD)

Wprinsip orking:

Dengan menggunakan prinsip fluidisasi, partikel padat tersuspensi dalam media pengering gas panas pada proses pengeringan.Bahan padat granular diumpankan ke pengering bed terfluidisasi oleh pengumpan.Blower akan menghembuskan udara panas bersih yang telah difilter yang dipanaskan ke dalam unggun terfluidisasi di bagian bawah pelat distribusi dan fluidisasi menjadi panas padat-gas dan pertukaran massa untuk memanaskan material padat.Dan media panas bersentuhan penuh dengan partikel padat yang akan dikeringkan.Karena bahan berguncang dengan hebat, ketahanan lapisan tipis gas sangat berkurang, oleh karena itu, intensitas pengeringan sangat tinggi.Setelah dipanaskan oleh filter udara dan pemanas, udara dialirkan ke dasar ruang kecil oleh masing-masing cabang, dan masuk ke ruang pengering melalui pelat berlubang, mengeringkan saringan mesh berlubang sampai bahan-bahan dikeringkan dengan fluidisasi.Bahan kering dibuang dari outlet pembuangan.Gas buang dibuang dari bagian atas unggun terfluidisasi dan daya padat akan dikumpulkan oleh pemisah siklon atau kain lap.

Sementara melalui cyclone separator dan bag filter, udara buangan akhirnya keluar dari bagian atas ruang pengering dan dibuang oleh kipas angin.

Produksi otomatis bisa terwujud.Ini adalah jenis peralatan pengeringan berkelanjutan.Cepat dalam kecepatan pengeringan, suhu pengeringan rendah, dapat menjamin kualitas produk dan sesuai dengan persyaratan GMP.

Karakteristik kinerja:

A, struktur sederhana dan perawatan yang nyaman.

B, pengoperasian yang mudah dan berjalan stabil

C, kontak padat gas seragam, kecepatan relatif tinggi dan kecepatan perpindahan panas, efisiensi termal tinggi.

D, tidak ada bagian yang berputar, bagian yang bergetar, biaya perawatan yang rendah.

F, suhu pengeringan rendah untuk bahan peka panas dan partikel tidak akan rusak.

Materi yang diadaptasi:

Tempat tidur terfluidisasi multi-ruang horizontal cocok untuk partikel rata-rata mulai dari ukuran butiran, bubuk, curah, dan pengeringan bahan peka panas dari 50 hingga 5000 mikron.Ini dapat digunakan secara luas dalam kimia, pertambangan, obat-obatan, pengolahan makanan, makanan, pakan, industri dan industri pengolahan limbah kota.

Aplikasi:

Proses pengeringan obat-obatan, bahan baku kimia, bahan makanan, pengolahan biji-bijian, pakan dan sebagainya.Misalnya obat mentah, tablet, obat cina, bahan makanan penahan kesehatan, minuman, bibit jagung, pakan, damar, asam sitrat dan serbuk lainnya.Diameter bahan baku yang sesuai biasanya 0,1-0,6 mm.Diameter bahan baku yang paling dapat digunakan adalah 0,5-3mm.

Skema instalasi:

Tipe A: dilengkapi dengan pemisah siklon tipe B: Kantung dalam tipe C: Dilengkapi dengan pemisah siklon + filter bag

1. Port makan 2. Mesin utama 1. port makan 2. Tas batin 1. Port makan 2. Mesin utama

3. Pemanas udara 4. Blast fan 3. Mesin utama 4. Pemanas udara 3. Pemanas udara 4. Blast fan

5. Pemisah siklon 6. Kipas hisap 5. Kipas ledakan 6. Kipas hisap 5. Pemisah siklon & filter bag

7. Port pembuangan material 7. Port pembuangan 6. Kipas hisap 7. Port pembuangan

instruksi instalasi:

1. Peralatan harus ditempatkan pada ketinggian, dikencangkan dengan baut pondasi, dan bagian-bagiannya harus disegel dengan baik.

2. Kipas angin dapat dipasang di luar ruangan atau diletakkan di ruangan terpisah

3. Tata letak dapat disesuaikan berdasarkan kondisi situs.

PARAMETER TEKNIK

Catatan:

1. Suhu dalam ruangan: ~ 300 ^HaiC.

2. Jika luas tempat tidur lebih besar dari 4m², maka pengering terutama digunakan di bidang pengobatan;Jika luas tempat tidur antara 5m² ~ 20m², maka pengering ini terutama digunakan di bidang kimia.

3. Kapasitas pengeringan diukur berdasarkan kelembaban primer kristal plum 20% dan kelembaban akhir 5% dan suhu saluran masuk udara 130 ℃. Kapasitas pengeringan bahan baku lainnya akan didasarkan pada pengeringan praktis kondisi.Saat memilih model, harap diperhatikan bahwa: Model A harus cocok dengan pemisah siklon dan Model B dengan pengumpul debu kantong di dalam dan Model C dengan pemisah siklon dan pengumpul debu kantong.

4. Mode Makan:

1) Memberi makan bintang;

2) Memberi makan bintang dengan pengangkutan pneumatik;

3) Belt conveyor;

4) Disesuaikan.

5. Produksi otomatis dapat direalisasikan.

6. Desain yang disesuaikan sesuai kebutuhan pengguna.

7. Kekuatan kipas tergantung pada penampilan material.
