Pemanas Gas Rotary Atomizer Mesin Semprot Kering Sentrifugal
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | XIANDAO |
| Sertifikasi: | CE / UL / SGS / EAC / CR – TU |
| Nomor model: | CSD |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 SET |
|---|---|
| Harga: | Negotiation |
| Kemasan rincian: | Kotak kayu |
| Waktu pengiriman: | 8~18 MINGGU |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 20 SET PER BULAN |
|
Informasi Detail |
|||
| Bahan: | SUS316 / SUS304 / BAJA KARBON, DLL | Kapasitas: | 10-10000kg Per Jam |
|---|---|---|---|
| Penguapan air: | 5-5000kg Per Jam | Pola pengeringan: | Pengeringan terus menerus |
| suhu: | 80-350 °C | Mode atomisasi: | Alat penyemprot putar |
| Sumber Pemanas: | Uap / Listrik / Gas Alam / Diesel / Dll. | Kontrol: | HMI & TOMBOL |
| Cahaya Tinggi: | Rotary alat penyemprot Mesin Semprot Kering,pemanas gas Mesin Semprot Kering,pemanas gas pengering semprot sentrifugal |
||
Deskripsi Produk
Pengering semprot keramik presisi seri CSD
Gambaran umum
- Proses pengeringan semprot dapat digunakan hampir semua cairan pemompaan proses terus menerus untuk aliran bebas bubuk.Prinsip kerja adalah bahwa di ruang pengering akan diharapkan untuk menyebar ke dalam cairan melalui tetesan kabut alat penyemprot, dan kemudian dipanaskan dengan udara panas metode tetesan akses ke produk, seluruh proses tanpa penanganan manual.
- Pengering semprot Seri CSD adalah pengering khusus generasi baru.Apakah staf teknis kami di Model LPG berdasarkan inovasi teknologi yang diperkenalkan oleh peningkatan produk.Mesin ini memiliki tapak kecil, operasi sederhana, fitur andal, dan dapat menyiapkan kebulatan yang baik, distribusi ukuran partikel bubuk, sehingga dapat secara signifikan meningkatkan produk kepadatan dan tekanan.
- Model Seri CSD dan keuntungan praktis untuk produksi keramik halus dan unit penelitian ilmiah untuk menyediakan kondisi yang diperlukan untuk material baru.Saat ini, kami memiliki zirkonia, alumina, seng oksida, PTC, silikon karbida, silikon nitrida, bahan baterai lithium, dll. Aplikasi yang berhasil.
| Bahan: | SUS316 / SUS304 / BAJA KARBON, DLL | Sumber Pemanasan: | Uap / Listrik / Gas Alam / Diesel / Dll. |
| Kapasitas: | 10-10000kg Per Jam | Penguapan air: | 5-5000kg Per Jam |
| Suhu: | 80-350°C | Pola pengeringan: | Pengeringan terus menerus |
| Dokumen: | LEMAK / IQ / OQ / PQ | Sertifikat: | CE / UL / CU-TR |
| Kontrol: | HMI & TOMBOL | Modus atomisasi: | Alat penyemprot putar |
| Menyorot: | mesin pengering makanan, peralatan pengeringan semprot | ||
Adopsi alat penyemprot tipe-M baru
Alat penyemprot memiliki yang berikut: karakteristiktongkatS:
● Alat penyemprot putar listrik berkecepatan tinggi, kecepatan putar maksimum 30.000rpm:
Bisa mendapatkan bedak yang mengalir bebas
Bisa mendapatkan ukuran partikel yang terdistribusi secara seragam
Keterikatan menurun pada garis singgung.
Ukuran partikel dapat disesuaikan dengan mengubah kecepatan putar roda atomisasi atau tekanan udara terkompresi.
● Struktur knalpot tipe tutup rendah yang dirancang untuk memastikan bahwa sebagian besar bubuk dikumpulkan di bagian bawah menara pengering, hanya sedikit bubuk ke dalam Pemisah Siklon atau bag filter, karena dapat sangat mengurangi tekanan dalam gas- proses pemisahan padat dari pengumpul debu hilir.
● Sistem pemanas menggunakan alat kelengkapan pipa pemanas non-oksidasi.Udara yang masuk ke ruang pengering semuanya disaring melalui penyaringan 3 tahap termasuk filter efisiensi tinggi primer, menengah, dan suhu tinggi, dan tingkat pemurnian mencapai lebih dari seratus ribu derajat.Kotoran eksternal dicegah agar tidak tercampur ke dalam produk untuk mempengaruhi prosedur pasca-pemrosesan seperti pencetakan dan sintering produk.
● Kolektor debu pulsa baru dibuat secara khusus dari bahan laminating canggih generasi baru dari DuPont (AS).Elemen filter bergelombang ini memiliki karakteristik area penyaringan yang besar, pembersihan yang nyaman, penggunaan kembali yang kuat, efek antistatik yang baik, dan ketahanan suhu tinggi.Pada saat yang sama, ia memiliki efisiensi pemulihan yang signifikan untuk pemulihan bubuk halus.
● Pipa ekstraksi bubuk mengadopsi fitting pipa sanitasi yang dipasang dengan cepat (dinding dalam dan luar fitting pipa semuanya dipoles cermin untuk mencegah akumulasi bubuk di dalam pipa).Ruang pengering dilengkapi dengan lubang got untuk pembersihan dan pengamatan serta tangga panjat untuk memudahkan pembongkaran, pembersihan, dan penggantian produk.
● Dua nosel cairan, Terletak di tengah langit-langit ruang dan sisi kerucut ruang.Dapat menangani umpan dengan kepadatan tinggi atau viskositas.
● Basis kejut pada kerucut digunakan untuk menghindari endapan dinding.
● Udara segar akan dipanaskan dengan pemanas listrik, dan dibersihkan dengan filter udara (F4,F9,H13)
● Siklon efisiensi tinggi: hasil sekitar 98% untuk 5μbubuk.
● Desain ruang pengering termasuk lubang got, Pipa bubuk mengadopsi tabung sanitasi
dan klem untuk perawatan dan pembersihan yang mudah.
● Otomatisasi: mengadopsi Siemens S7-1200 dengan layar sentuh berwarna 12'.
- Interlock yang andal dapat menghindari mal-operasi.
- Suhu udara masuk menunjukkan, kontrol, alarm, perekam (TICAR);
- Suhu udara outlet menunjukkan, kontrol, alarm, perekam (TICAR);
- Modifikasi/penyimpanan parameter resep di menu (untuk berbagai bahan)
- Kontrol frekuensi kecepatan alat penyemprot putar;
- Dua nosel cairan dikendalikan oleh udara terkompresi;
- Kipas buang dikendalikan oleh konverter
- Suhu outlet berinteraksi dengan kecepatan umpan;
- Indikasi tekanan ruang, indikasi perbedaan tekanan untuk filter udara efisien tinggi, siklon dan bagfilter dll.
- Suhu masuk dikendalikan oleh SSR, penyimpangan dalam ± 1 .
Otomatisasi:
Indikasi suhu udara masuk, kontrol, alarm (TICA)
Indikator suhu udara keluar, kontrol, alarm (TICA)
● Interlock yang andal dapat menghindari mal-operasi
● Tampilan digital suhu, alarm selama suhu tinggi/rendah;
● Interlock dengan pemanas listrik, dan interlock lainnya untuk perlindungan sistem.
● Sakelar pengaman dipasang pada elemen pemanas.
● Suhu outlet berinteraksi dengan kecepatan umpan；
● Suhu masuk dikontrol oleh SSR, deviasi dalam ±1℃
● Indikasi tekanan ruang, indikasi perbedaan tekanan untuk filter udara efisien tinggi, siklon dan bag filter, dll.
Photos pengering semprot keramik presisi seri CSD diambil di situs klien----LT METAL CO., LTD.:
4 set keramik presisi CSD-35-R pengering semprot untuk menara ITO dikirim ke situs Pengguna
Sistem pengumpulan produk
Sistem perpipaan
4 set CSD-35-R keramik presisi pengering semprot untuk menara ITO dipasang di seluruh lini
Sistem persiapan/pasokan pakanS
Produk setengah jadi dari pengering semprot keramik presisi seri CSD
Parameter teknik :
| Jenis | CSD-12 | CSD-16 | CSD-20 | CSD-25 | CSD-30 | CSD-35 |
| Aplikasi | Beberapa granulasi kuantitas dalam penelitian dan pengembangan | Beberapa granulasi kuantitas dalam penelitian dan pengembangan | Produksi dan granulasi skala kecil | Granulasi produksi | Granulasi produksi | Granulasi produksi |
| Penguapan air (kg) | 5Kg/jam | 10Kg/jam | 15Kg/jam | 30Kg/jam | 75Kg/jam | 110Kg/jam |
| Dimensi ruang pengering (mm) | 1200 | 1600 | 2000 | 2500 | 3000 | 3500 |
| Fasilitas tambahan ruang pengering | Lubang got, jendela inspeksi, jendela penerangan, tangki daur ulang produk, palu udara (3 di bagian kerucut) | |||||
| Disk atomisasi (ZrO2/SUS304) |
MC-65 | MC-84 | MC-84/MC-100 | MC-125 | ||
| Kecepatan rpm | 5000～15000 | |||||
| Pemulihan produk | Tipe Low-Cap-, koleksi 2 poin | |||||
| Metode pemberian bahan: | Pompa peristaltik | |||||
| Volume pompa bahan: | 10Kg/jam | 20Kg/jam | 30Kg/jam | 60Kg/jam | 150Kg/jam | 220Kg/jam |
| Sumber pemanas | Pemanas listrik | tungku pembakaran LPG | ||||
| Volume pemanas | 18Kw | 24Kw | 36Kw | 60Kw | 100000kkal/jam | 150000kkal/jam |
| Suhu udara panas maks | 300 | |||||
| Perangkat tambahan | Blower draft paksa, exhaust fan, filter utama, filter udara panas, pemisah siklon, bag filter, tangga operasional | |||||
| Kontrol instrumen | Tampilan suhu udara panas dan peralatan alarm penyesuaian, tampilan suhu udara buang dan peralatan alarm penyesuaian, tampilan frekuensi alat penyemprot, pengukur tekanan ruang pengering, filter udara panas, pengukur tekanan diferensial, pengukur tekanan diferensial pemisah siklon, pengukur tekanan diferensial bag filter | |||||
| Perangkat keamanan | Sistem perlindungan suhu berlebih untuk pemanas | Perangkat pemeriksaan nyala api | ||||
| Kekuasaan | Daya: 380V-3φ Instrumen: 220V-1φ | |||||
| Tenaga listrik (kapasitas terpasang) | 21Kw | 27Kw | 40Kw | 70Kw | 8.5Kw | 10Kw |
| Dimensi garis besar (m) | W2.4×L1.7 ×H1.9 |
L2.7×L1.8 ×H2.4 |
L3.2×L2.2 ×H2.5 |
L3.7×L3.4 ×H4.9 |
L5.3×L4.0 ×H5.9 |
L6.2×L4.5 ×H8.0 |
| Berat pemasangan: | 950Kg | 1400Kg | 1600Kg | 2000Kg | 3400Kg | 4900Kg |
| Perangkat opsional | Perekam suhu, tampilan kecepatan alat penyemprot digital, penguji getaran alat penyemprot, katup penutup lapisan ganda atau katup penutup, layar getaran | |||||
Jumlah penguapan air didasarkan pada suhu masuk udara panas 250 ° C dan suhu keluar 100 ° C.
Berikut ini adalah beberapa jenis mesin pengering semprot keramik yang umum digunakan untuk Anda pilih, Anda juga dapat melakukan beberapa perbaikan terkait berdasarkan berbagai jenis:

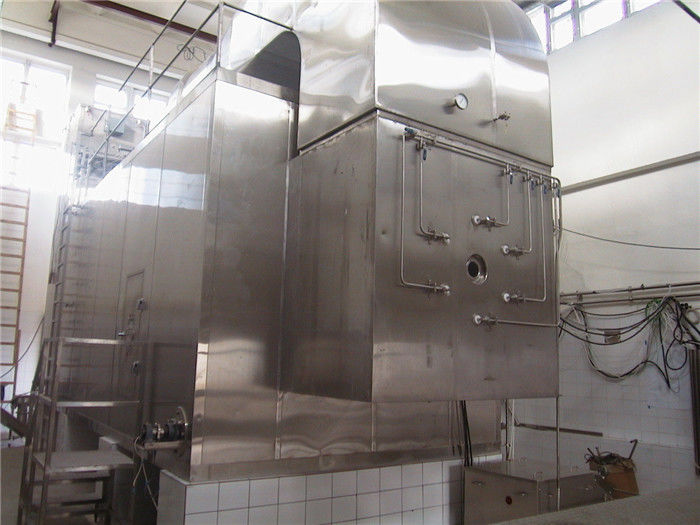

Pengering semprot keramik presisi seri CSD setelah pemasangan
Pilihan Opsional:
◆Peralatan lengkap semacam ini diproduksi berdasarkan desain yang disesuaikan.Tidak semua fitur fungsional menyediakan semua desain.Konfigurasi yang sebenarnya harus dilakukan sesuai dengan kontrak atau perjanjian yang ditandatangani.
Untuk komponen kelistrikan utama, kami memiliki pilihan merek internasional seperti ABB,Siemens atau Schneider atau lainnya
Untuk bahan mesin, kami memiliki pilihan pada AISISUS304, AISISUS304L, AISISUS316,AISISUS316L, baja karbon dan sebagainya.
Untuk sistem kontrol, kami memiliki pilihan pada tombol tekan, PLC+HMI dan sebagainya.Kami dapat merancang sistem kontrol sesuai kebutuhan.
Kami dapat merancang sistem tahan ledakan untuk pengering semprot kami berdasarkan permintaan pelanggan.
Untuk sistem pas untuk pengering semprot, kami dapat menyediakannya, seperti memberi makan
sistem, sistem konveyor pneumatik dan sebagainya.
Untuk sistem pemanas untuk pabrik, sangat fleksibel.kita dapat mengkonfigurasi.
itu berdasarkan kondisi situs pelanggan, seperti uap, listrik, tungku gas dan sebagainya, semuanya dapat kami rancang agar sesuai dengan pengering semprot kami.
Jika tanpa sistem pemanas, dapat sebagai pendingin untuk membuat partikel dengan udara pendingin.
Peralatan R&D yang lengkap dan profesional, layanan pengujian produk yang ilmiah dan masuk akal, pertukaran teknologi produksi yang luas dan mendalam, platform layanan penelitian dan eksplorasi:
Perusahaan XKIANDAO dapat menyediakan pelanggan dengan berbagai pengujian proses dan layanan verifikasi pengujian di serangkaian laboratorium seperti YPG, LPG, PSD, BYP, PFSD, dll., dan skala pilot kecil atau bahkan sejumlah kecil unit uji tipe produksi.Pabrik-pabrik ini telah memverifikasi kelayakan aplikasi teknis dari banyak rangkaian leveling, menentukan kondisi proses produksi terbaik, dan menyediakan sampel untuk analisis pasar.
MelihatS sebelum memesan:
Nama dan sifat fisik pakan: kandungan padat (atau kadar air), viskositas, tegangan permukaan, nilai PH.
Kapasitas bubuk setelah pengeringan, kadar air sisa yang diizinkan, ukuran partikel, suhu yang diizinkan.
Produksi, jam kerja/shift harian.
Energi yang tersedia: tekanan uap tersedia, kapasitas listrik, batubara, minyak, gas tersedia.
Persyaratan kontrol: apakah suhu masuk dan keluar perlu dikontrol secara otomatis.
Persyaratan pengumpulan bubuk: apakah akan memasang perangkap kantong, dan persyaratan lingkungan pada gas buang.
Persyaratan khusus lainnya.
Layanan pengujian berbayar:
Kami menyambut pelanggan baru dan lama untuk sepenuhnya menanggapi kuesioner publik, komprehensif dan profesional --- berdasarkan Spesifikasi Persyaratan Pengguna (URS), diluncurkan oleh departemen penjualan perusahaan kami selama periode persiapan untuk riset pasar.
Perusahaan dapat mendesainnya untuk Anda berdasarkan karakteristik material yang berbeda dari pengguna, mode pemanasan yang berbeda, persyaratan kontrol yang berbeda, tuntutan output yang berbeda, kondisi produk yang berbeda, disposisi bengkel yang berbeda, persyaratan clean-in-place (CIP) yang berbeda, dll. , untuk memenuhi kebutuhan pengguna yang berbeda.
Semua jenis mesin eksperimental dilengkapi di perusahaan untuk pengujian pengguna untuk mengkonfirmasi karakteristik pengeringan.Anda dipersilakan untuk datang ke perusahaan kami untuk pengujian.
