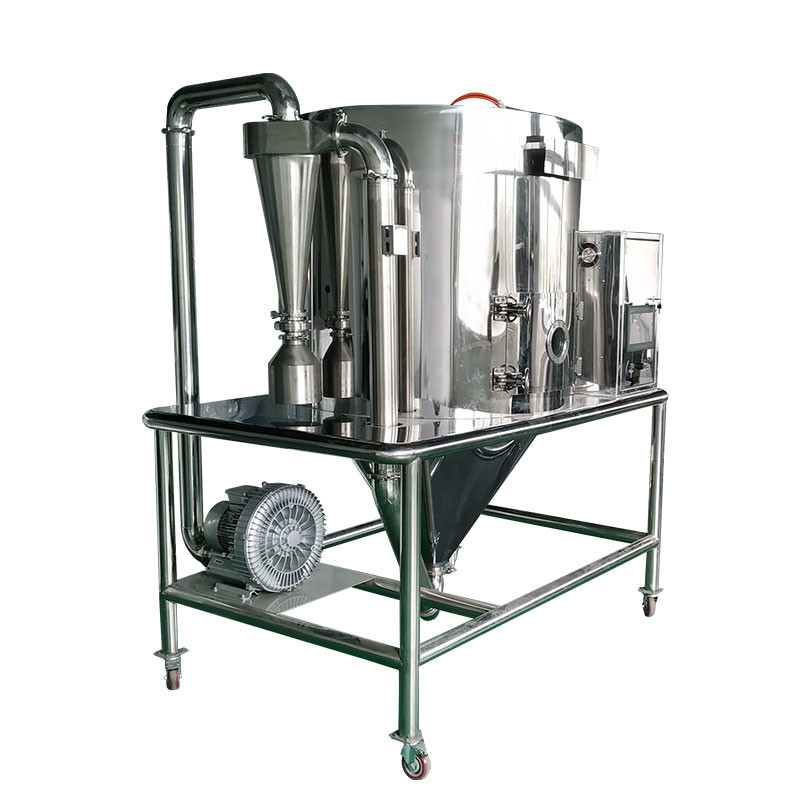

3kg/H Skala Laboratorium Spray Dryer Ukuran Lab Tapak Kecil

Deskripsi Produk

1.Nama Produk:Pengering semprot ukuran lab/ Pusat pengujian/ Fasilitas uji coba/ Pusat pengujian pengering semprot/pengering semprot servis/ pengering semprot sampel





2.Rincian Produk



oproyek untukPengering Semprot untukpercobaan tEst

Uji coba ini dimaksudkan untuk memberikan dasar penting untuk mendapatkan parameter teknis untuk desain pabrik skala besar.Dua pihak harus bekerja sama melalui negosiasi teknis yang diperlukan untuk mendapatkan solusi uji coba yang dioptimalkan di lokasi.Berdasarkan kesepakatan dua pihak, pengujian akan dilakukan secara resmi.Kami dengan tulus menyambut Anda untuk membawa bahan mentah untuk diuji di Test Center kami.







Kerahasiaan Teknis:

Tiga pihak bertanggung jawab atas kerahasiaan produk dan pencapaian teknologi mereka (yaitu HAKI atau paten), tetapi data teknis terkait yang dihasilkan selama proses pengujian, kedua belah pihak memiliki kewajiban dan tanggung jawab untuk menyimpannya satu sama lain secara ketat.Bagaimanapun, kedua belah pihak tidak boleh memberikan informasi atau data kepada pihak ketiga mana pun.



Saat ini, perusahaan kami pada dasarnya telah membangun pusat pengujian berskala besar.Semua fasilitas pengujian pusat pengujian ini dirancang dan diproduksi sesuai dengan persyaratan konfigurasi tingkat tinggi & presisi tinggi di area aplikasi industri utama.Fasilitas tambahan dari berbagai fasilitas pengujian dilengkapi sepenuhnya, dan konsep desainnya baru dan unik, pada saat yang sama, mereka memiliki berbagai fungsi canggih dan fleksibel, dan memiliki berbagai aplikasi;





Konfigurasi sistem kontrolnya memiliki keunggulan teknis yang tak tertandingi, melepaskan potensi kuat dari teknologi sistem kontrol otomasi industri modern, yang tercermin dalam: Panel kontrol memiliki antarmuka kontrol cerdas manusia-mesin visual kelas atas/canggih, yang menampilkan profesional yang sangat baik elemen kontrol proses industri ； komponen listrik utama yang diadopsi adalah produk merek terkenal yang memenuhi standar kualitas produk kelas satu internasional, dan mereka dicirikan oleh respons instrumen yang sensitif, presisi kontrol yang tinggi, kinerja produk yang stabil, pengerjaan yang sangat indah, pengoperasian yang mudah, dll. sebagaimana sepenuhnya mampu memastikan produksi dan pengoperasian seluruh peralatan yang aman dan andal dalam lingkungan operasi normal.





Pengantar utamatanaman/fasilitasdari pusat pengujian



1. Pengering Semprot Laboratorium



Deskripsi Produk



Model uji pengeringan semprot skala lab bermerek "XIANDAO" adalah produk pertama di China.Sejak didirikan/dimulai pada tahun 1980-an, telah mengalami sejarah kesuksesan yang unik.Hampir 250 unit/set telah dipasok untuk digunakan saat ini di universitas, pusat penelitian, lembaga penelitian dan fasilitas produksi bubuk di dalam dan luar negeri.



Karena fleksibilitasnya yang besar, kenyamanan, kepraktisan, desain keseluruhan gambar modern, selain itu ia memiliki tingkat sistem kontrol yang berbeda, sehingga model ukuran lab dapat memenuhi permintaan yang terus meningkat dari berbagai tingkat pengguna untuk pengeringan laboratorium.



Selain itu, pengeringan semprot adalah proses pengeringan unik yang melibatkan pembentukan partikel dan pengeringan, di mana karakteristik serbuk dapat dipertahankan konstan dengan pengoperasian terus-menerus.Pemilihan alat penyemprot yang tepat dan parameter variabel operasinya sangat penting dalam mencapai kondisi operasi yang optimal dan varietas/kategori bubuk kelas satu.





Pengering semprot siklus tertutup BYP-12 ukuran Lab



Lingkup aplikasi



1. Keramik non-oksida (Aen, Si3N4, dll.), paduan keras, meterial baterai berkinerja tinggi, dll.

2. Bahan penyedap, produk kesehatan.

3. Produk obat, vitamin, obat organik.

4. Resin sintetis, lilin parafin.



MSD-8 Lab scale Pengering semprot farmasi presisi multifungsi



Deskripsi Produk



◆ Pengering semprot “XianDao” telah menikmati kesuksesan unik sejak pertama kali diperkenalkan kepada pelanggan kami.lebih dari 200 unit telah dipasok ke universitas, pusat penelitian, dan fasilitas Produksi Bubuk khusus di seluruh dunia.

◆ Telah diperkenalkan untuk memenuhi peningkatan permintaan akan pengering laboratorium yang lebih fleksibel, andal, modern, dan ramah pengguna yang memiliki tingkat sistem kontrol yang berbeda.

◆ Pengeringan semprot adalah proses pengeringan unik yang melibatkan pembentukan dan pengeringan partikel.Karakteristik serbuk dapat dikontrol dan sifat serbuk dipertahankan.Konstan

sepanjang operasi terus menerus.Pemilihan dan pengoperasian alat penyemprot sangat penting dalam mencapai optimal.



1. Peralatan baja tahan karat AISI316 berkualitas tinggi, seluruh desain peralatan pengeringan semprot indah, garis mengalir, pengerjaan indah, tata letak yang masuk akal

2. Metode atomisasi dengan tiga jenis pilihan: sentrifugal, dua semprotan cairan atas, dua cairan semprotan bawah, cocok untuk produksi produk dengan spesifikasi berbeda;

3. Pembersihan ruang udara panas yang dapat dilepas, operasi sederhana, kebisingan rendah;

4. Dan bagian kontak material adalah desain struktural cepat, pembongkaran mudah, mudah dibersihkan, persyaratan higienis;

5. HMI menggunakan kontrol PLC, Anda dapat langsung mengatur suhu masuk, suhu buang, Laju umpan, akuisisi data, perekaman, pencetakan, dan pemantauan dan kontrol proses.

Model Pengering Semprot Pilot LPG-8



Standard Rotary Spray Dryer dapat langsung menyemprotkan bahan larutan, emulsi, suspensi, dan pasta ke dalam produk bubuk.Ini memiliki karakteristik kecepatan pengeringan cepat, efisiensi tinggi dan sedikit prosedur.Itu bisa menjaga warna, aroma dan rasa bahan.Serbuk kering memiliki kelarutan yang baik, kemurnian tinggi, lingkungan operasi yang baik, dan pada dasarnya mengimplementasikan operasi otomatis.Mesin ini banyak digunakan dalam industri kimia, petrokimia, metalurgi, makanan, obat-obatan, konstruksi, keramik, kehutanan dan kimia.Selain itu, peralatan tersebut juga dapat mendinginkan dan membuat pelet bahan khusus seperti lilin polietilen, pestisida hayati, dan pupuk majemuk setelah dipanaskan dan dilebur.



Parameter teknis utama:

Maks.kapasitas penguapan kelembaban: 3kgs / jam

Suhu Masuk: 120～300℃ atau lebih (dapat disesuaikan menurut karakter bahan)

Suhu outlet: 80 ℃ ～ 100 ℃ (disesuaikan dengan karakter material)

Total daya yang dilengkapi: 12KW

CSD-30PkeputusanCeramikSberdoaDryer



Gambaran umum:



Seluruh proses tidak memerlukan pemrosesan manual.

◆ Pengering semprot untuk keramik presisi adalah pengering semprot generasi baru.Ini adalah produk yang ditingkatkan yang diluncurkan oleh teknisi perusahaan kami melalui inovasi teknologi berdasarkan model LPG.Mesin ini memiliki karakteristik tapak kecil, pengoperasian sederhana dan pengoperasian yang andal, serta dapat menyiapkan bubuk dengan kebulatan yang baik dan distribusi ukuran partikel yang seragam, sehingga dapat meningkatkan kerapatan produk yang ditekan secara signifikan.

◆ Keunggulan dan kepraktisan rangkaian model ini memberikan kondisi yang diperlukan bagi unit penelitian ilmiah untuk memproduksi keramik halus dan material baru.Saat ini, kami telah berhasil menggunakan zirkonia, alumina, seng oksida, PTC, silikon karbida, silikon nitrida, bahan baterai lithium, dan industri lainnya, dan telah memenangkan pujian dengan suara bulat dari pengguna.



Keunggulan teknologi:



● Adopsi alat penyemprot tipe-M baru, yang dicirikan sebagai berikut:

① Bisa mendapatkan bubuk bulat yang mengalir bebas dengan sangat baik;

② Dapat menghasilkan bubuk dengan distribusi ukuran partikel yang seragam;

③ Jumlah deposit menurun dalam garis singgung;

④ Ukuran partikel rata-rata produk dapat disesuaikan.

● Struktur knalpot tipe tutup rendah dirancang untuk memastikan bahwa sebagian besar serbuk dikumpulkan di bagian bawah menara pengering, hanya sejumlah kecil serbuk ke dalam Pemisah Siklon atau Filter Kantung, sangat mengurangi tingkat tekanan dalam pemisahan gas-padat dari pengumpul debu pasca-tahap.

● Sistem pemanas mengadopsi fiting pipa pemanas non-oksidasi.Udara yang memasuki ruang pengering disaring melalui pemurnian tiga tahap--, efisiensi primer, efisiensi menengah, dan efisiensi tinggi suhu tinggi, dan tingkat pemurnian mencapai lebih dari seratus ribu.Cegah pengotor eksternal agar tidak tercampur ke dalam produk dan memengaruhi prosedur pasca-pemrosesan seperti pencetakan dan sintering produk.



Pengering semprot laboratorium LSD-1500



1. Untuk produksi mesin sama sekali, dengan produk pembakaran gas dapat mendorong dekomposisi termal yang efektif.

2. Dapat menyemprot perangkat pirolisis untuk mencapai skala produksi.

3. Tabung inti tungku keramik khusus, pemanasan tidak langsung oleh pemanas listrik.

4. Dalam suhu tungku sekitar 600 ~ 900 ℃ di bawah kondisi operasi.

5. Secara umum, cara yang ideal adalah dengan menggunakan perangkat semprot jenis atomisasi sentrifugal kecepatan tinggi, tetapi juga dapat memilih solusi kedua dan atomisasi nosel cairan bubur.

6. Kompak, tapak kecil;sederhana dalam operasi, efisiensi tinggi.



Alat Pirolisis Semprot (Spray Heat Reactor)



KerjaPrinsip untukMetode Reaktor Panas Semprot



Sebuah metode untuk mengatomisasi umpan campuran (seperti larutan garam logam) dalam tungku suhu tinggi, dan membuatnya langsung mengalami dekomposisi termal, reaksi, sintesis atau kalsinasi / sintering untuk mendapatkan produk bubuk (umumnya bubuk oksida logam).





Fitur untuk suhu tinggiSemprotkan Pirolisis



1. Sintesis sistem multi-komponen bahkan ketika partikel dapat berupa produk mikron.

2. Dapat melacak jumlah bahan tambahan yang tersebar merata di bahan baku.

3. Dibandingkan dengan metode pencampuran bubuk, pencampuran pengotor kurang mekanis.

4. Produk bubuk dalam aktivitas permukaan, mudah disinter.





Fitur tanaman:



1. untuk produksi mesin sama sekali, dengan produk pembakaran gas dapat mempromosikan dekomposisi termal yang efektif.

2. dapat menyemprot perangkat pirolisis untuk mencapai skala produksi.

3. tabung inti tungku keramik khusus, pemanasan tidak langsung oleh pemanas listrik.

4. dalam suhu tungku sekitar 600 ~ 900 ℃ di bawah kondisi operasi.

5. secara umum, cara yang ideal adalah dengan menggunakan perangkat semprot jenis atomisasi sentrifugal berkecepatan tinggi, tetapi juga dapat memilih solusi kedua dan atomisasi nozzle cairan bubur.

6. kompak, tapak kecil;operasi sederhana, efisiensi termal yang tinggi.





2. Ukuran percontohan Model Pengering Semprot Siklus Tertutup Seri BYP-20untukujitujuan:



Model Pengering Semprot Siklus Tertutup Seri BYP-20



1. Dapat mencegah produk dari oksidasi dan meningkatkan kualitas produk.

2. Mudah untuk mewujudkan operasi bebas debu dan aseptik.

3. Dapat mengambil pelarut dalam cairan material.

4. Dapat meningkatkan pengawetan komposisi wangi.

5. Dapat mengeringkan cairan bahan yang mudah terbakar atau melakukan pendinginan granulasi.

6. Dapat mengeringkan bahan dengan kepekaan panas yang kuat.

7. Dapat mewujudkan bahaya publik yang lebih sedikit atau tidak ada bahaya publik.

8. Dapat meninggalkan perangkat penghilang bau.

9. Dapat mewujudkan kekeringan suhu rendah di bawah 100 derajat Celcius.



Definisi Spray Dryer Siklus Tertutup



◆ Pengering semprot siklus tertutup di ruang pengering akan disegel ke dalam tetesan kabut yang terdispersi padat ke media cair dan panas (nitrogen N2) adalah metode tetesan kering

produk bubuk.Dikabutkan oleh alat penyemprot putar atau alat penyemprot nosel untuk mencapai, pengeringan tetesan dapat disesuaikan dengan suhu atau aliran media panas yang akan dikontrol,

penguapan pelarut untuk dipulihkan melalui unit kondensasi, setelah "penghapusan" dan "dewetting" penuh dari media adalah filter yang sangat efisien dan dikembalikan ke penukar panas, dan akhirnya didaur ulang ke dalam sistem pengeringan.

◆ Keberhasilan persyaratan operasi pencucian dan pendinginan semprotan pengeringan siklus tertutup akan menjadi bagian dari kontrol suhu yang akurat.Untuk alkohol titik didih tinggi umumnya air pendingin atau air garam, pelarut titik didih rendah seperti diklorometana, heksana, aseton dan lain-lain, Anda harus menggunakan pertukaran panas sistem pendingin kompresi.





3.Pengering semprot skala komersial:



Pengering semprot Farmasi Presisi PSD-50 Multi-fungsi yang dirancang khusus

Menara layanan yang baru dibangun untuk klien



Xiandao Company adalah pabrik profesional yang berspesialisasi dalam penelitian proses, desain, dan fabrikasi untuk spray dryer dan fluid bed granulator.

Segera, kami akan menempatkan pengering semprot Farmasi Presisi PSD-50 Multi-fungsional ini ke pusat pengujian, semua untuk memenuhi meningkatnya jumlah kebutuhan pengujian yang diajukan oleh sebagian besar pengguna di area aplikasi industri seperti farmasi, bahan makanan, bahan kimia, baru energi dan material baru.Tentu saja, permintaan ini pada dasarnya terkonsentrasi pada persyaratan proses produksi yang lebih kompleks, kualitas produk yang lebih tinggi, dan hasil pengujian yang lebih tinggi, yang sebagian besar mewakili tren perkembangan industri besar dalam aplikasi industri di masa mendatang.Tren perkembangan telah menjadi baling-baling angin dari perkembangan industri.



◆ Perusahaan mendirikan laboratorium khusus untuk menyediakan layanan pengujian bagi klien (dapat dikenakan biaya), dan data teknis yang diperoleh akan memberikan dasar penting untuk memilih dan merancang untuk

peralatan berskala besar.

◆ Kami juga bertanggung jawab untuk menyediakan konfigurasi pabrik yang dioptimalkan, pemilihan model dan desain, dan kami juga memandu klien untuk memenuhi instalasi, debugging dan pelatihan untuk operator, dan memberikan pengalaman operasi praktis.



ReferensiICPantarmuka kabinet kontrol untuk satu set pfPSDseri Spray Dryer



Informasi referensi tentang otomatisasi



Sistem Kontrol Otomasi Industri Canggih



Sistem kontrol otomatis terdiri dari pengontrol PLC, menerapkan pengontrol logika yang dapat diprogram perusahaan SIEMENS dari S7-315 2DP, dan berdasarkan perangkat lunak pemrograman LANGKAH 5.5, start dan stop dan interlocking pabrik, kontrol loop PID dan alarm parameter proses dan dll. Dapat direalisasikan.Sistem kontrol pertama-tama menerima perintah dari operator dan kemudian menilai apakah kondisi logika dari program proses akan dipenuhi sesuai dengan informasi lapangan yang dikumpulkan.Jika kondisi diatur, program kontrol mengeluarkan sinyal dalam urutan tertentu untuk mengaktifkan atau menutup semua jenis peralatan dalam proses kontrol.



Antarmuka manusia-mesin HMI dikonfigurasikan oleh perangkat lunak konfigurasi SIEMENS, SIMATIC WinCC, yang mewujudkan operasi, pemantauan status operasi, analisis data, perekaman, dan pencetakan sistem kontrol peralatan pengeringan.Itu telah menyelesaikan kombinasi organik dari peralatan lapangan dan personel.Melalui HMI, operator dapat memasukkan perintah, dan memasukkan parameter atau formula proses yang berbeda untuk menyelesaikan produksi produk yang berbeda. Pada saat yang sama, kami dapat memperoleh informasi tentang status sistem.Kami juga dapat menanyakan tentang informasi produksi sistem saat ini, atau melacak (menanyakan) data catatan penting dari proses produksi historis.Jika ada situasi yang tidak normal, sistem akan mengirimkan sinyal alarm.



Data lapangan dikumpulkan melalui PLC S7-315, dan data yang dikumpulkan ditampilkan dan direkam di komputer yang menggunakan WinCC sebagai perangkat lunak konfigurasi dengan menggunakan modul CP343-1 melalui protokol TCP/IP.



Data yang terkumpul di PLC juga dikirim ke komputer jarak jauh melalui router industri (HUB).



Perangkat lunak PLC dan pemrograman perangkat lunak komputer host menerapkan struktur program S88 dan desain termodulasi.



Menurut objek kontrol yang berbeda, templat motor (dua jenis termasuk kontrol inverter dan kontrol start langsung) ditulis, termasuk modul katup, templat masukan analog, templat keluaran analog, templat loop kontrol PID, dll.



Mengingat kontrol proses, blok GRAPH dari SIEMENS diterapkan untuk pemrograman, membuat proses menjadi lebih jelas.



Proses pengeringan disempurnakan menjadi sejumlah proses kecil (seperti operasi dingin, operasi panas, operasi air, operasi material, pengeringan, dll.).



Tujuan dari sistem kontrol otomatis adalah untuk memastikan pengoperasian normal peralatan dan mencapai stabilitas kualitas produk dengan mengontrol dan memantau parameter proses penting dari pengering semprot.
