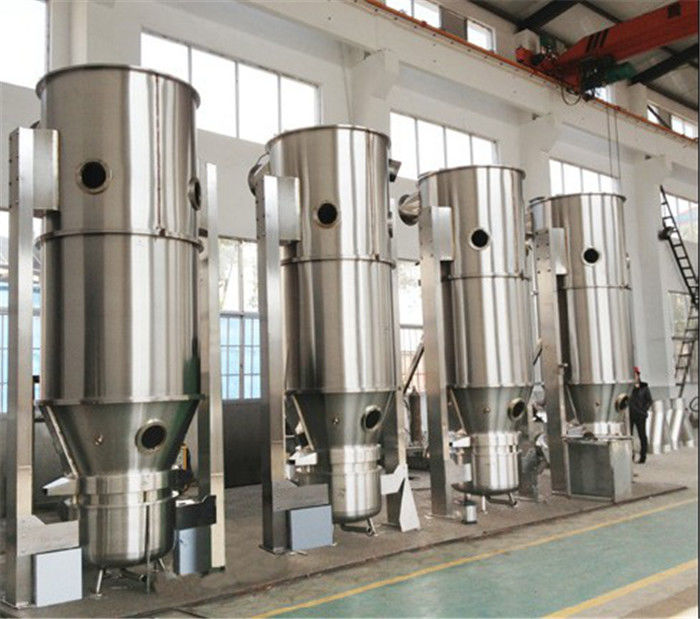

80 Mesh Partikel 500kg / Batch FL Fluid Bed Dryer Granulator
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | XIANDAO |
| Sertifikasi: | CE / UL / SGS / EAC / CR – TU |
| Nomor model: | FL |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiation |
| Kemasan rincian: | Kotak kayu |
| Waktu pengiriman: | 8 ~ 18 MINGGU |
| Syarat-syarat pembayaran: | L / C, T / T |
| Menyediakan kemampuan: | 20 set per bulan |
|
Informasi Detail |
|||
| Nama: | FL Series Fluidized Bed Granulator | Aplikasi: | Bahan Makanan / Kimia / Farmasi |
|---|---|---|---|
| Sumber Pemanasan: | Uap / listrik / gas alam / diesel / dll; | Temp: | 50-180 ℃ |
| Partikel: | 20-80mesh | Kapasitas: | 5-500kg / batch |
| moc: | SUS316 / SUS304 / CARBON STEEL, DLL | Dokumen: | FAT / IQ / OQ / PQ |
| Cahaya Tinggi: | 500kg granulator pengering bed fluida,granulator pengering bed fluida FL,Foodstuff Fluid Bed Processor |
||
Deskripsi Produk
FL Series Fluidized Bed Granulator (Prosesor Fluid Bed)
Gambaran umum
Diketahui bahwa granulator unggun terfluidisasi adalah kombinasi organik dari desain mekanis dan teknologi persiapan.Oleh karena itu ratusan mesin Granulasi baik untuk China atau luar negeri seperti USA, Jepang, Indonesia, Iran dan banyak negara lainnya dirancang khusus sesuai dengan karakteristik material dan persyaratan proses. Sejauh ini, kami telah memproduksi sepuluh spesifikasi, total 150 jenis model untuk memenuhi persyaratan yang berbeda, pengalaman praktis ini sangat bermanfaat bagi pelanggan lama atau klien baru di masa mendatang.
Rincian Produk
| Aplikasi: | Bahan Makanan / Kimia / Farmasi | Sumber pemanas: | Uap / Listrik / Gas Alam / Diesel / Dll; |
| Suhu: | 50-180 ℃ | Partikel: | 20-80mesh |
| Kapasitas: | 5-500kg / batch | MOC: | SUS316 / SUS304 / CARBON STEEL, DLL |
| Dokumen: | FAT / IQ / OQ / PQ |
Deskripsi konfigurasi utama pabrik:
| Set utama | round bottom, round top, dan desain struktural pintu udara dingin;dibuat dari baja tahan karat;kekasaran dinding internal dengan Ra≤0.5u, dinding luar dipoles dengan finishing matte. |
| Kipas angin draft | Kipas khusus yang dibuat khusus, daya 11kw, volume udara: 3600M3 / jam, tekanan angin: 7000Pa;peredam kejut dipasang pada kipas;port masuk mengadopsi koneksi lunak tipe flensa. |
| Peredam kejut | Ada cakram penghisap untuk Shock absorber di kipas angin, dan pondasi semen tidak diperlukan, yang mudah dipasang di lantai.Di sisi masuk udara, diadopsi sambungan lunak tipe flensa. |
| Penyaring udara | Filter primer + filter perantara, desain struktur perakitan cepat, yang mudah dirakit & dibongkar. |
| Pemanas udara | Mengadopsi pemanas gabungan dalam pipa baja tahan karat dan sirip paduan aluminium, dan efisiensi perpindahan panasnya tinggi.Sementara itu, mengadopsi katup penyesuaian proporsional untuk mengontrol laju aliran uap.Keakuratan kontrol suhu hingga ± 1 ℃, yang dapat menjamin suhu konstan dalam proses pengeringan. |
| Mode penyegelan | Dengan penyegelan elevasi silinder, itu kokoh dan dapat diterapkan dan disegel dengan baik. |
| Lap jenis pulsa | Ini memenuhi filtrasi dinamis, dan melalui peniupan balik ke setiap filter secara bergantian, kemudian bubuk dan debu yang menempel pada permukaan filter dan material di sekitarnya dikembalikan ke area kerja lagi. |
| Penyesuaian jumlah udara | 0-100% penyesuaian konverter frekuensi otomatis. |
| Mode kontrol | Kontrol PLC, operasi terkomputerisasi dengan antarmuka bahasa Inggris, fungsi perlindungan interlocking otomatis;integrasi mode kontrol industri modern dan persyaratan komunikasi;pada saat yang sama meningkatkan kinerja pabrik secara keseluruhan, lebih menekankan pada kompatibilitas dan pengoperasian sistem yang terkait dan efisiensi tinggi. |
| Penghapusan debu gas ekor | Mengadopsi knalpot unik dan scrubber basah, yang dapat memulihkan debu secara maksimal, sesuai dengan persyaratan perlindungan lingkungan nasional. |
| Pengatur suhu | Tampilan otomatis, kontrol dan alarm untuk suhu masuk dan keluar. |
| Lingkungan operasi |
Ketinggian di bawah 3500 meter;suhu dan tekanan normal;kering dan bersih;sehat dan rapi; Kekuasaan: sistem tiga fase lima kawat;AC220V / 110V / 60Hz.Selain itu, dapat disesuaikan sesuai dengan kebutuhan daya lokal pengguna asing. |
Parameter teknik
| barang | satuan | spesifikasi | ||||||||||
| 3 | 5 | 15 | 30 | 60 | 120 | 200 | 300 | 500 | 1000 | |||
| kapal | volume | L | 12 | 22 | 45 | 100 | 220 | 420 | 670 | 1000 | 1500 | 3000 |
| diameter | mm | 300 | 400 | 550 | 700 | 1000 | 1200 | 14.00 | 1600 | 1800 | 2200 | |
| kemampuan | min | kg | 1.5 | 4 | 10 | 15 | 30 | 80 | 100 | 150 | 250 | 800 |
| maks | kg | 4.5 | 6 | 20 | 45 | 90 | 160 | 300 | 450 | 750 | 1200 | |
| kipas | kecepatan | m3 / jam | 1000 | 1200 | 14.00 | 1800 | 3000 | 4500 | 6000 | 7000 | 8000 | 13670 |
| tekanan | mmH2O | 375 | 375 | 480 | 480 | 950 | 950 | 950 | 950 | 950 | 14.00 | |
| kekuasaan | kw | 3 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 90 | |
| konsumsi uap | kg / jam | 15 | 23 | 42 | 70 | 141 | 211 | 282 | 366 | 451 | 750 | |
| pengeluaran udara terkompresi | m3 / menit | 0.9 | 0.9 | 0.9 | 0.9 | 1.0 | 1.0 | 1.1 | 1.5 | 3.0 | 4.0 | |
| berat badan utama | kg | 500 | 700 | 900 | 1000 | 1100 | 1300 | 1500 | 1800 | 2500 | 3500 | |
| tekanan uap | MPA | 0,1-0,4 | ||||||||||
| suhu | ℃ | dapat disesuaikan pada kisaran dari suhu ruangan hingga 120℃ | ||||||||||
| waktu kerja | min | 45-90 diputuskan sesuai dengan sifat bahan baku | ||||||||||
| tingkat mengumpulkan | % | ≥99 | ||||||||||
| kebisingan | dB (A) | ≤75dB (A) saat melakukan pemasangan, mesin utama dipisahkan dari kipas. | ||||||||||
| ukuran (L × W × H) | m | 1.0 × 0.6 × 2.1 |
1.2 × 0.7 × 2.3 |
1,25 × 0,9 × 2,5 | 1.6 × 1.1 × 2.5 |
1,85 × 1,4 × 3 | 2.2 × 1.65 × 3.3 |
2,34 × 1,7 × 3,8 | 2.8 × 2.0 × 4.5 |
3 × 2,25 × 5.0 |
4 × 2.8 × 7.2 | |
Prinsip kerja
Butiran bubuk dalam bejana (unggun fluida) muncul dalam keadaan terfluidisasi.Itu dipanaskan sebelumnya dan dicampur dengan udara bersih dan panas.Pada saat yang sama larutan zat perekat disemprotkan ke dalam wadah.Hal tersebut membuat beberapa partikel menjadi butiran yang mengandung perekat.Menjadi kering tanpa henti melalui udara panas, uap air dalam butiran diuapkan dan zat perekat dipadatkan.Prosesnya dilakukan terus menerus.Akhirnya membentuk butiran yang ideal, seragam dan berpori.
Prosestfitur teknis
Proses pencampuran, granulasi dan pengeringan diselesaikan dalam satu langkah di dalam mesin;
Pengoperasiannya aman karena kantong kain penyaringan anti-statik diterapkan untuk penyaring kantong.
Dengan proses granulasi bubuk, fluiditas ditingkatkan dan kebocoran debu berkurang;
Dengan proses granulasi bubuk, kelarutannya ditingkatkan, butiran yang disiapkan instan, dan butiran larut, tablet mudah hancur.
Aman bagi operator jika terjadi ledakan, karena ventilasi pelepas tekanan jenis anti ledakan telah diatur, seperti yang dijelaskan pada bagian Ex-type dari pengering bed Fluidized, kami mengatur ventilasi pelepas ledakan pada mesin.Setelah ledakan terjadi, mesin akan melepaskan ledakan tersebut ke luar secara otomatis dan aman, ini akan membuat / mendapatkan kondisi yang sangat aman bagi operator.
Untuk proses pemuatan material, kami memiliki pilihan seperti pengumpanan vakum, pengumpanan pengangkatan, pengumpanan pneumatik-pengangkutan negatif dan pengumpanan manual untuk pemilihan pelanggan.
Tidak ada jalan buntu.Oleh karena itu bongkar muat cepat, dan dapat dicuci hingga bersih, sehingga memenuhi persyaratan GMP.
Tingkat otomatisasi lebih ditingkatkan, dan pengoperasiannya sederhana, sehingga stabilitas kualitas produk dapat dijamin secara efektif.Mesin ini mengadopsi kontrol otomatis PLC, semua operasi sesuai dengan kebutuhan pengguna untuk mengatur parameter proses secara otomatis, dapat mencetak semua parameter proses, catatan asli benar dan dapat diandalkan.Sesuai sepenuhnya dengan persyaratan GMP produksi farmasi.
Untuk menjamin kualitas yang stabil, mode kontrol pemrograman otomatis PLC diadopsi, dan diagram alir titik kerja dengan sistem tampilan dinamis terkomputerisasi untuk kontrol operasi;konfigurasi kontrol operasi yang sangat baik menjamin keandalan yang tinggi untuk pergerakan pabrik dan bahwa parameter yang berjalan dalam sistem tidak akan dipengaruhi oleh faktor buatan dan luar.Prinsip pengendalian operasi adalah sebagai berikut:
① Untuk titik kontrol kritis, kami mengadopsi komponen listrik yang diimpor, mengatur beberapa interlocking dan mutual interlocking;
② Tampilan instrumen digital, kontrol untuk suhu masuk dan keluar, alarm suhu berlebih;tampilan, kontrol dan alarm suhu di dalam tempat tidur fluida;
③ Katup penyesuaian proporsional mewujudkan kontrol suhu yang tepat, yang akurasinya mencapai ± 1 ℃ ；
④ Indikator tekanan diferensial untuk distributor dan filter udara;
⑤ Pelepas tekanan yang aman: Ada yang dilengkapi dengan Expro.Membran (saluran ventilasi) di samping, dan setelah tekanan terlalu tinggi di dalam ruang pengering, membran akan pecah dan tekanan tinggi akan dilepaskan ke luar ruang;
Untuk mesin, CIP dan WIP tersedia, sesuai pilihan pelanggan.
Ini sangat cocok untuk bahan bubuk atau butiran, dan karena waktu pengeringan yang singkat, dan kecepatan relatif antara bahan dan udara panas besar, oleh karena itu cocok untuk bahan yang peka panas.
Kapasitas pengeringan tinggi: karena bahan yang digunakan oleh pengeringan, pencucian, benturan, dan omni-bearing oleh udara panas, sehingga area permukaan tertentu diperbesar, sehingga memperkuat perpindahan massa dan panas, dan kapasitas pengeringannya tinggi.
Kelembaban akhir yang dikontrol secara efisien: umumnya kelembapan bahan dapat dikontrol dalam ruang lingkup tertentu, ditambah pengaturan waktu pengeringan yang bebas, melalui koordinasi yang disatukan dengan suhu masuk dan keluar, akhirnya pengering unggun fluida dapat mengontrol indeks kelembaban akhir.
Lap jenis pulsa baru dan asli: inti filtrasi terbuat dari jaring anyaman stainless steel khusus.Jenis inti filtrasi bergelombang ini memiliki: jumlah ventilasi udara yang besar, efisiensi filtrasi yang tinggi, pencucian yang mudah, dapat diganti dengan kuat, kinerja anti-statis dan ketahanan suhu tinggi yang baik.
Memperoleh standar perlindungan lingkungan: sistem berjalan dalam situasi tekanan tertutup dan tekanan negatif, yang menghindari debu beterbangan;Sementara tidak ada sudut mati untuk pembersihan dan pencucian, juga tidak ada kontaminasi yang berpotongan, oleh karena itu potensi risiko pencemaran lingkungan operasi dihilangkan.
Intensitas tenaga kerja rendah: menurut bahan yang berbeda, metode pemberian makan dan pemakaian yang berbeda diadopsi untuk mendapatkan pemberian makan dan pemakaian otomatis dan terus menerus.
Keuntungan pabrik dalam Konfigurasi
Komponen konfigurasi utama pabrik memiliki fungsi yang kuat, desain yang canggih, kinerja yang unggul, dan kualitas yang dapat diandalkan, dll. Ini semua memastikan bahwa pabrik ini memiliki kinerja biaya tinggi dari semua aspek, sehingga pelanggan dapat membeli dengan senang hati dan gunakan dengan percaya diri.
Bertindak sebagai bagian utama dalam lini produksi Dosis Padat
Ruang granulasi aglomerasi
Pilihan
Pengisian produk dengan mesin pengangkat.
Pengisian produk dengan sistem transfer vakum
Pencetak
Sistem WIP
Aplikasi
Industri farmasi: kapsul tablet, obat larut instan, gula rendah atau tanpa butiran gula obat tradisional China, butiran kapsul.
Bahan makanan: coklat, kopi, susu bubuk, jus butiran, penyedap rasa dan sebagainya.
Industri lainnya: pestisida, bahan pakan, pupuk kimia, pigmen, zat warna dan sebagainya.
Pengeringan: bubuk basah atau bahan butiran;
Pelapisan: lapisan pelindung pil, pewarnaan, pelepasan terkontrol, film tipis, atau pelapis butiran dan pil yang dipecahkan usus.
Skema instalasi
