Kompatibilitas Baik Sistem Pemulihan Panas Limbah 316L
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | XIANDAO |
| Sertifikasi: | CE / UL / SGS / EAC / CR – TU |
| Nomor model: | RH |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiation |
| Kemasan rincian: | Kotak kayu |
| Waktu pengiriman: | 8 ~ 18 MINGGU |
| Syarat-syarat pembayaran: | L / C, T / T |
| Menyediakan kemampuan: | 20 set per bulan |
|
Informasi Detail |
|||
| Nama Produk: | Unit Pemulihan Panas Mekanis | Ukuran: | Disesuaikan |
|---|---|---|---|
| Bahan: | SUS304 atau 316L | Fitur: | Energi Panas Suhu Rendah |
| Volume: | Disesuaikan | kekuasaan: | Disesuaikan |
| Model: | RH | SERTIFIKAT: | CE, ISO9001 & 14001 |
| Cahaya Tinggi: | Sistem pemulihan panas limbah 316L,sistem pemulihan panas limbah SGS,peralatan pemulihan panas limbah 316L |
||
Deskripsi Produk

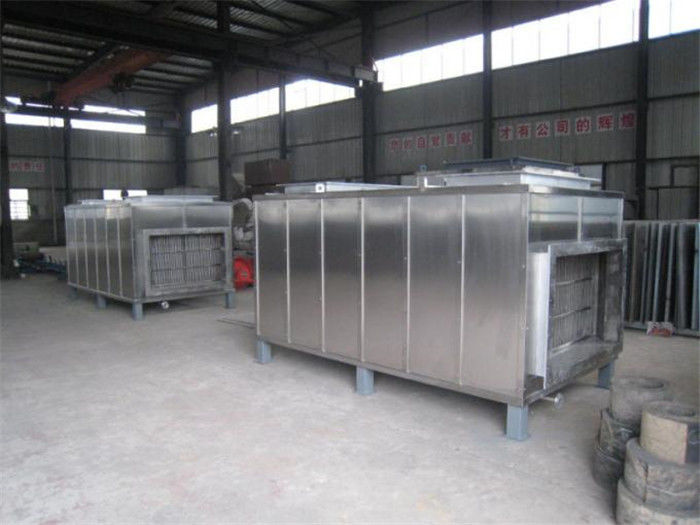

Seri RH Sistem pemulihan limbah panas
Detail produk: Peralatan Pengeringan Semprotan Unit Ventilasi Pemulihan Panas Limbah Struktur Kompak / Sistem pemulihan limbah panas
| Ukuran: | Mesin Disesuaikan, Kami Dapat Melakukannya Sesuai Dengan Kebutuhan Pelanggan | Sertifikasi: | CE, ISO9001 & 14001 |
| Bahan: | SUS304 atau 316L | Fitur: | Energi Panas Suhu Rendah |
| Nama: | Unit Pemulihan Panas Mekanis | Kekuasaan: | Disesuaikan |
Perkenalan produk:
Waste Heat Recuperator adalah suatu bentuk penukar panas di mana gas limbah panas dari tungku dilakukan secara terus menerus di sepanjang sistem cerobong asap di mana mereka memberikan panas ke udara yang masuk atau bahan bakar gas.
Pengeringan lini produksi XIANDAO dengan penukar panas yang efisien dari pemulihan panas limbah: Situasi sangat bersih, manfaat efektif pada saluran pembuangan 200 ºC, dengan udara segar 165 ºC ke dalam oven untuk mengurangi konsumsi daya pemanas listrik oven;
Ciri-ciri dari Air Preheater Tipe Pelat Hexagon ini:
Dibandingkan dengan pemanas awal tradisional, pemanas awal pelat ini memiliki kepadatan permukaan pemanas yang tinggi, ketahanan korosi yang baik, umur pemakaian yang panjang, struktur kompak, menutupi area yang lebih kecil, penurunan tekanan kecil, koefisien kebocoran rendah.
Sistem Counter-flow memiliki efisiensi tinggi, saluran gas vertikal, dan pembersihan yang mudah.
Teknis indeks kinerja /Parameter:
| Medium | Udara, gas buang |
| Aliran massa: | 11339.00 hingga 2494761.00kgs / jam |
| Suhu: | Hingga 565 ºC |
| Tekanan desain | tekanan atmosfer |
| Efisiensi: | hingga 90% |
| Bahan: | Baja karbon, Corten, baja tahan karat, baja karbon berenamel |
Karakteristik utama pipa panas:
1. Mulai cepat, perpindahan panas cepat
2. Tahan panas kecil, keseragaman suhu yang baik
3. Konduktivitas termal yang tinggi.14MW / mC
4. Kemampuan perpindahan panas yang besar
5. Kisaran suhu yang luas
6. Tekanan kerja rendah
7. Kompatibilitas yang baik
8. Umur panjang
9. Aplikasi yang aman dan andal
10. Elemen perpindahan panas, tidak peduli dalam keadaan eksitasi panas atau keadaan statis, tidak akan menghasilkan berbahaya bagi bahan radioaktif tubuh manusia
Keuntungan:
Boiler panas limbah dan boiler pemulihan panas, termasuk proses pemanas gas, superheater uap, pemanas udara tambahan, dll. Di luar permukaan sirip, tingkatkan area perpindahan panas, tingkatkan perubahan efisiensi termal.Menggunakan sinar-X, ultrasound, bubuk magnetik, metode pengujian tak rusak seperti permeabilitas, untuk memastikan kualitas peralatan.
Spesifikasi teknis:
| Karakteristik teknologi | |||
| sisi panas | sisi dingin | ||
| medium | gas buang | medium | udara |
| Arus Massa | 35000kg / jam | Arus Massa | 22700kg / jam |
| Suhu masuk | 346ºC | Suhu masuk | 20ºC |
| Suhu outlet | 180ºC | Suhu outlet | 290ºC |
| Penurunan tekanan | ≤1000Pa | Penurunan tekanan | ≤1000Pa |
| Ukuran peralatan | 4600/2300/4100 | Bahan | 304 / Q235 |
| Perpindahan panas | 1842Kw | Area perpindahan panas | 1000m² |
Gambar dan skema penukar panas gas-udara buang:
Pengenalan teknologi pipa panas
Pipa panas adalah sejenis elemen konduksi panas baru dengan konduktivitas termal super tinggi.Sejak tahun 80-an telah dikembangkan gas pipa panas - penukar panas gas, penukar panas gas - penukar panas air, pembakaran limbah pipa panas - tungku sepatu uap, pembangkit uap pipa panas, kompor udara panas pipa panas, dan produk pipa panas lainnya.Pipa panas banyak digunakan dalam industri bahan bangunan, industri metalurgi, kimia dan petrokimia, teknik tenaga, industri tekstil, industri kaca, teknik listrik dan elektronik dan sebagainya.
Prinsip kerja pipa panas
Pipa panas adalah komponen inti dari evaporator pipa panas limbah.Perpindahan panas melalui perubahan fase panas laten media kerja dalam tabung vakum tertutup.Kinerja perpindahan panas mirip dengan sifat konduktif superkonduktor. Memiliki kapasitas perpindahan panas yang tinggi dan efisiensi perpindahan panas yang baik.Pipa panas gravitasi khas adalah seperti yang ditunjukkan gambar, tabung yang disegel dievakuasi, kemudian diisi dengan sejumlah kecil media kerja.Dan ujung bawah pipa panas dipanaskan, fluida kerja menyerap panas dan menguap menjadi uap, di bawah perbedaan tekanan kecil, uap pergi ke ujung atas pipa panas dan melepaskan panas ke luar, kemudian media kerja mengembun menjadi cairan sekali lagi, cairan di sepanjang dinding bagian dalam pipa panas kembali ke bagian bawah yang dipanaskan di bawah aksi gravitasi.Kemudian menyerap kembali panasnya.Berulang, terus menerus mentransfer panas dari satu ujung ke ujung lainnya.
Karena perpindahan panas perubahan fasa, hambatan panas pipa panas sangat kecil, pipa panas memiliki kapasitas perpindahan panas yang lebih besar dengan perbedaan suhu yang lebih kecil.Dan struktur pipa panas sederhana, memiliki karakteristik termal satu arah, terutama karena mekanisme unik dari pipa panas, pertukaran panas antara fluida dingin dan panas dilakukan di luar pipa, dan dapat dengan mudah meningkatkan perpindahan panas.
Karakteristik Struktural Heat Exchanger Pipa Panas:
1. Instalasi yang mudah. Instalasi peralatan pemulihan panas limbah, tidak perlu memodifikasi tapal kuda asli atau tungku industri.Tidak ada batasan lingkungan, pipa panas dapat dirancang sesuai dengan persyaratan lingkungan.
2. Aman dan andal. Isotermal pipa panas bagus, perpindahan panas cepat, efisiensi tinggi.Resonansi terjadi selama perpindahan panas, tidak menghasilkan kotoran dan hambatan ventilasi.Tidak akan mempengaruhi tempat pembakaran tapal kuda uap atau kiln pekerjaan normal dalam kondisi apapun.
3. Variabilitas kepadatan.Pipa panas dapat secara mandiri mengubah area perpindahan panas dari bagian evaporator.Ini berarti pipa panas dapat mengurangi area pemanas untuk menyerap panas, dan meningkatkan area pendinginan pelepasan panas.Atau pipa panas dapat meningkatkan area pemanasan untuk menyerap panas, dan mengurangi area pendinginan pelepasan panas.
4. Aplikasi yang luas.Dapat digunakan dalam makanan, kontrol, bahan bangunan, baja, elektronik, bahan kimia, pengolahan kayu, kertas, farmasi, pakaian, minuman, mesin dan industri lainnya.Dapat beradaptasi dengan berbagai lingkungan kerja yang keras.
5. Umur panjang.Tahan korosi, suhu tinggi, masa pakai 8-10 tahun.
6. Hemat energi.hemat energi 10% -30%, pengurangan emisi 10% -20%, waktu pemulihan investasi peralatan singkat, 3-10 bulan dapat memulihkan investasi penuh.
7. Perawatan yang mudah.Mudah untuk menghilangkan debu, perawatan nyaman.
Prinsip bekerja
Udara basah masuk ke area pemanas dari bagian bawah peralatan.
Setelah bagian bawah pipa panas menyerap panas, dan media kerja di pipa panas akan menguap, dan menyerap panas yang menguap dari udara basah.Setelah penguapan, uap akan naik ke atas udara panas, sementara itu dapat dikondensasi sebelumnya, dan melepaskan panas potensial ke area radiasi udara panas.dan kondensasi akan kembali oleh gravitasi berat, dan terus menerus menerima panas, dan mengulangi pengiriman panas dari area pemanas ke area radiasi panas, dan memanaskan segar untuk pemulihan panas limbah.
