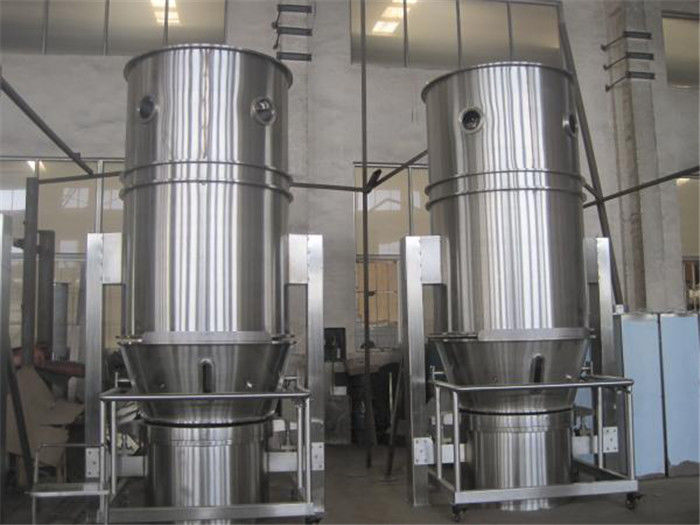

1.5m3 / min 6200mm FG Vertical Fluidized Bed Dryer

FG (Pengering Bed Fluida) (Pengering FBD) / Mesin Pengering Tempat Tidur Cairan Farmasi Vertikal ( Pengeringan Tempat Tidur Cairan Mesin )

Gambaran umum

Pengeringan unggun terfluidisasi dapat digunakan di seluruh industri pemrosesan bubuk.Dalam industri farmasi, metode inovatif ini telah menggantikan pengeringan baki yang memakan waktu sejak lama: Proses pengeringan dengan pengeringan unggun terfluidisasi mengurangi waktu pengeringan dalam oven pengering kira-kira dua puluh kali lipat.Selain itu, pengeringan unggun terfluidisasi memberikan kondisi pengeringan yang terkontrol dan seragam dibandingkan dengan pengeringan yang tidak merata dalam baki.

Rincian Produk:

Parameter teknik

Catatan:

Suhu: Dapat disesuaikan dari ambien hingga 120 ℃;

Tingkat koleksi:> 99%

Waktu operasi: 15 ~ 30 menit (tergantung material)

Isi produk akhir: ~ 0,2%

Kebisingan: ≤75dB

Prinsip:

Udara segar disaring oleh dua atau tiga filter dan kemudian masuk ke sistem pemanas untuk pemanasan.Setelah dipanaskan, udara panas masuk ke dalam ruang pengering dan meledakkan material di mangkuk FBD dan membiarkan material masuk ke dalam kondisi fluidisasi.Selama periode ini, bahan dikeringkan.Saat pelanggan menggunakan mesin, mereka dapat mengatur prosedur dan parameter sesuai dengan persyaratan proses, dan kemudian menyalakan mesin.

Pengering unggun fluida FG-B dan pengering bed fluida tahan guncangan FBG 2 bar populer digunakan untuk pengeringan bubuk dan partikel di industri farmasi, makanan, pakan, dan kimia.Suatu unggun terfluidisasi adalah suatu lapisan partikel padat dengan aliran udara yang lewat ke atas melalui partikel dengan kecepatan yang cukup tinggi untuk membuatnya bergerak.Saat udara bergerak melalui lapisan partikel, partikel tersebut berperilaku seperti air mendidih.Gerakan aktif menciptakan potensi untuk meningkatkan pencampuran dan menghasilkan properti isotermal.Dalam unggun terfluidisasi menggelegak, tidak ada gradien suhu dalam massa partikel terfluidisasi.Karena suhu dan volume udara dapat diatur dengan tepat, prosesnya mencapai perpindahan panas yang cepat sehingga sangat efisien, namun lembut pada produk.

Struktur tanaman:

1. INLET AHU

AHU saluran masuk terdiri dari Filter primer (G4), Filter pos (F8), filter efisiensi tinggi (H13), dan pemanas dengan kontrol suhu yang akurat.Aliran udara masuk, kecepatan dan tekanan bervariasi dan dapat dikontrol.Untuk pemanasnya, bisa berupa radiator uap, pemanas listrik, tungku gas dan sebagainya.

2. STRUKTUR TUBUH UTAMA

Struktur bodi utama terdiri dari mangkuk bawah, mangkuk produk bergerak dengan troli, ruang terfluidisasi, ruang ekspansi / rumah filter.Mangkuk bawah, wadah produk, dan ruang terfluidisasi adalah paking silikon tiup yang disegel dengan sensor inspeksi udara kompres untuk memastikan penyegelan yang andal.

3. FILTER PRODUK

Filter bag terstruktur ganda dalam dua bagian (jika diminta, filter stainless steel tersedia) adalah paking silikon tiup yang disegel di antara permukaan dalam ruang ekspansi dengan sensor inspeksi udara kompres untuk memastikan penyegelan yang andal.Sensor debu dipasang pada pipa knalpot dan saling terkait dari sistem kontrol untuk mengamankan keamanan produk selama tahap pemrosesan.

4. HAPUS AHU

Filter pengumpulan debu knalpot dirancang ramah lingkungan.

Fitur:

Struktur unggun fluidisasi berbentuk bulat sehingga tidak terjadi sudut mati.Di dalam hopper terdapat alat pengaduk untuk menghindari aglomerasi bahan baku dan pembentukan kanal aliran.Granul dibuang melalui metode pembalikan.Sangat nyaman dan penuh.Sistem habis dapat dirancang sebagai permintaan.

Ini dioperasikan pada kondisi tekanan dan segel negatif.Udara disaring.Oleh karena itu sederhana dalam pengoperasian dan nyaman untuk dibersihkan.Ini adalah peralatan ideal yang sesuai dengan persyaratan GMP.

Untuk varian proses granulasi semprot, aglomerasi semprot, atau pelapisan semprot, perlu diperhatikan bahwa tidak hanya kelembapan yang perlu menguap sampai mencapai nilai sisa yang ditentukan, tetapi juga pengeringan berlangsung selama seluruh proses penyemprotan.Suhu udara masuk yang terlalu tinggi dapat menyebabkan jembatan cair yang tidak mencukupi, struktur butiran yang tidak stabil, atau lapisan film yang tampak tidak homogen.

Tempat tidur fluida untuk mencapai transmisi panas medium yang cepat.

Aplikasi:

Mesin ini terutama digunakan untuk mengeringkan bubuk atau butiran dari farmasi, bahan makanan, kimia, dan beberapa industri lainnya.

Item opsional:

1. EKSPLOSI BUBUK 2Bar & 10Bar

Desain tahan ledakan bubuk 2bar dan 10bar dapat dipilih untuk memastikan keselamatan operator, peralatan, dan lingkungan dengan perangkat pengardean yang andal.

2. Pengisian produk dengan mesin pengangkat

Pengisian produk oleh mesin transfer vakum 3. Struktur dinding melalui mesin dalam permintaan

Diagram alir proses

Fluid Bed Dryeh Untuk Farmasi
