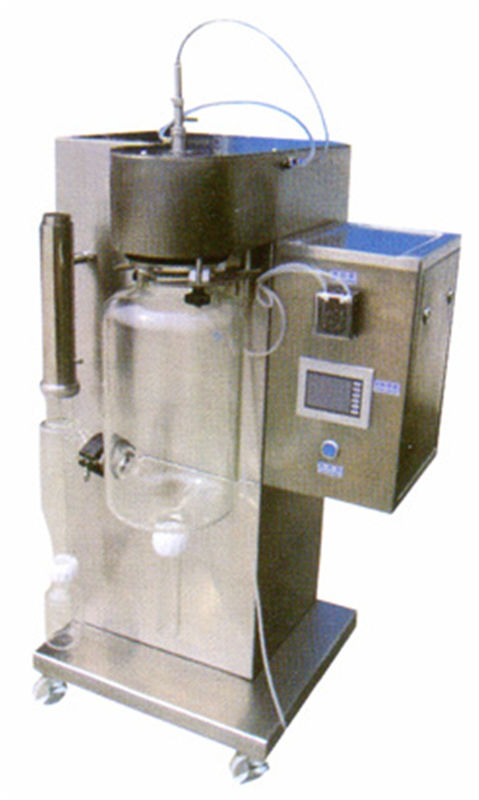

Footprint Kecil 12KW 3kg / H Pengering Semprot Skala Laboratorium

1.Nama Produk: Pengering semprotan ukuran lab / Pusat pengujian / Fasilitas uji coba / Pusat pengujian pengering semprot / pengering semprotan layanan / pengering semprot sampel

2.Rincian Produk

The object untuk Spray Dryer untuk percobaan tEst

Uji coba ini dimaksudkan untuk memberikan dasar penting untuk mendapatkan parameter teknis untuk desain pabrik skala besar.Dua pihak harus bekerja sama melalui negosiasi teknis yang diperlukan untuk mendapatkan solusi uji coba yang dioptimalkan di lokasi.Berdasarkan kesepakatan dua pihak, pengujian akan dilakukan secara resmi.

Kami dengan tulus menyambut Anda untuk membawa bahan mentah untuk diuji di Pusat Tes kami.

Kerahasiaan Teknis:

Tiga pihak bertanggung jawab atas kerahasiaan produk dan pencapaian teknologinya (yaitu HAKI atau paten), tetapi data teknis terkait yang dihasilkan selama proses pengujian, kedua belah pihak memiliki kewajiban dan tanggung jawab untuk menyimpannya secara ketat satu sama lain.Bagaimanapun, kedua belah pihak tidak boleh memberikan informasi atau data kepada pihak ketiga mana pun.

Saat ini, perusahaan kami pada dasarnya telah membangun pusat pengujian skala besar.Semua fasilitas pengujian pusat pengujian ini dirancang dan diproduksi sesuai dengan persyaratan konfigurasi tingkat tinggi & presisi tinggi di area aplikasi industri utama.Fasilitas tambahan dari berbagai fasilitas pengujian dilengkapi dengan perabotan lengkap, dan konsep desainnya baru dan unik, pada saat yang sama, mereka memiliki berbagai fungsi yang canggih dan fleksibel, dan mereka memiliki berbagai aplikasi;

Konfigurasi sistem kontrolnya memiliki keunggulan teknis yang tak tertandingi, melepaskan potensi kuat dari teknologi sistem kontrol otomasi industri modern, yang tercermin dalam: Panel kontrol memiliki antarmuka kontrol cerdas visual manusia-mesin canggih / canggih, yang menampilkan profesional yang sangat baik elemen kontrol proses industri ； komponen listrik utama yang diadopsi adalah produk merek terkenal yang memenuhi standar kualitas produk kelas satu internasional, dan dicirikan oleh respons instrumen sensitif, presisi kontrol tinggi, kinerja produk yang stabil, pengerjaan indah, pengoperasian yang mudah, dll. seperti sepenuhnya mampu memastikan produksi dan pengoperasian seluruh peralatan yang aman dan andal dalam lingkungan pengoperasian normal.

Pengantar utama tanaman / fasilitas dari pusat ujian

1. Pengering Semprot Laboratorium

Deskripsi Produk

Model uji pengeringan semprot skala lab bermerek "XIANDAO" adalah produk pertama di China.Sejak didirikan / didirikan pada 1980-an, ia telah mengalami sejarah unik kesuksesannya.Hampir 250 unit / set telah dipasok untuk digunakan saat ini di universitas, pusat penelitian, lembaga penelitian dan fasilitas produksi bubuk di dalam dan luar negeri.

Karena fleksibilitasnya, kenyamanan, kepraktisannya, desain keseluruhan gambar modern, selain itu juga memiliki tingkat sistem kontrol yang berbeda, sehingga model ukuran lab dapat memenuhi permintaan yang terus meningkat dari berbagai tingkat pengguna untuk pengeringan laboratorium.

Selain itu, pengeringan semprot adalah proses pengeringan unik yang melibatkan pembentukan partikel dan pengeringan, di mana karakteristik bubuk dapat dijaga agar tetap konstan dengan operasi berkelanjutan.Pemilihan yang tepat dari alat penyemprot dan parameter variabel operasinya sangat penting dalam mencapai kondisi operasi yang optimal dan varietas / kategori bubuk kelas satu.

BYP-12 Lab ukuran pengering semprot siklus tertutup

Lingkup aplikasi

1. Keramik non-oksida (Aen, Si3N4, dll.), Paduan keras, meterial baterai berkinerja tinggi, dll.

2. Bahan penyedap rasa, produk kesehatan.

3. Produk obat, vitamin, obat-obatan organik.

4. Resin sintetis, lilin parafin.

Skala Lab MSD-8 Pengering semprotan farmasi presisi multi-fungsi

Deskripsi Produk

◆ Pengering semprotan “XianDao” telah menikmati kesuksesan unik sejak pertama kali diperkenalkan kepada pelanggan kami.lebih dari 200 unit telah dipasok ke universitas, pusat penelitian, dan fasilitas produksi bubuk spesialis di seluruh dunia.

◆ Telah diperkenalkan untuk memenuhi permintaan yang semakin meningkat akan pengering laboratorium yang lebih fleksibel, andal, modern, dan ramah pengguna yang memiliki tingkat sistem kontrol yang berbeda.

◆ Pengeringan semprot adalah proses pengeringan yang unik yang melibatkan pembentukan partikel dan pengeringan.Karakteristik bubuk dapat dikontrol dan sifat bubuk dipertahankan.Konstan

selama operasi berkelanjutan.Pemilihan dan pengoperasian alat penyemprot sangat penting untuk mencapai hasil yang optimal.

1. Peralatan baja tahan karat AISI316 berkualitas tinggi, seluruh desain peralatan pengeringan semprotan indah, garis mengalir, pengerjaan indah, tata letak yang wajar

2. Metode atomisasi dengan tiga macam pilihan: sentrifugal, dua bagian atas semprotan cairan, dua cairan semprot bagian bawah, cocok untuk produksi produk dengan spesifikasi yang berbeda;

3. Pembersihan ruang udara panas yang dapat dilepas, operasi sederhana, kebisingan rendah;

4. Dan bagian kontak material adalah desain struktur cepat, pembongkaran mudah, mudah dibersihkan, persyaratan higienis;

5. HMI menggunakan kontrol PLC, Anda dapat langsung mengatur suhu saluran masuk, suhu knalpot, laju umpan, akuisisi data, pencatatan, pencetakan, dan pemantauan dan kontrol proses.

Model LPG-8 Pilot Spray Dryer

Pengering Semprot Rotary Standar dapat langsung menyemprotkan larutan, emulsi, suspensi, dan bahan pasta kering ke dalam produk bubuk.Ini memiliki karakteristik kecepatan pengeringan cepat, efisiensi tinggi dan sedikit prosedur.Itu bisa menjaga warna, aroma dan rasa bahan.Serbuk kering memiliki kelarutan yang baik, kemurnian tinggi, lingkungan pengoperasian yang baik, dan pada dasarnya menerapkan operasi otomatis.Mesin ini banyak digunakan dalam industri kimia, petrokimia, metalurgi, makanan, kedokteran, konstruksi, keramik, kehutanan dan kimia.Selain itu, peralatan juga dapat mendinginkan dan membuat pellet bahan khusus seperti lilin polietilen, pestisida hayati, dan pupuk majemuk setelah pemanasan dan peleburan.

Parameter teknis utama:

Max.kapasitas penguapan kelembaban: 3kgs / jam

Suhu Masuk: 120 ～ 300 ℃ atau lebih (disesuaikan menurut karakter material)

Suhu outlet: 80 ℃ ～ 100 ℃ (dapat disesuaikan dengan karakter material)

Total daya yang dilengkapi: 12KW

CSD-30 P.pengulangan Ceramic Sberdoa Dryer

Gambaran umum:

Seluruh proses tidak membutuhkan pemrosesan manual.

◆ Pengering semprotan untuk keramik presisi adalah pengering semprot generasi baru.Ini adalah produk yang ditingkatkan yang diluncurkan oleh teknisi perusahaan kami melalui inovasi teknologi berdasarkan model LPG.Mesin tersebut memiliki karakteristik tapak kecil, pengoperasian sederhana dan pengoperasian yang andal, serta dapat menyiapkan bubuk dengan kebulatan yang baik dan distribusi ukuran partikel yang seragam, sehingga dapat secara signifikan meningkatkan kepadatan produk yang ditekan.

◆ Keunggulan dan kepraktisan rangkaian model ini memberikan kondisi yang diperlukan bagi unit penelitian ilmiah untuk menghasilkan keramik halus dan bahan baru.Saat ini, kami telah berhasil menggunakan zirkonia, alumina, seng oksida, PTC, silikon karbida, silikon nitrida, bahan baterai lithium, dan industri lainnya, dan telah memenangkan pujian dengan suara bulat dari pengguna.

Keunggulan teknologi:

● Adopsi alat penyemprot tipe M baru, yang ditandai sebagai berikut:

① Bisa mendapatkan bubuk bulat yang mengalir bebas yang sangat baik;

② Dapat menghasilkan bubuk dengan distribusi ukuran partikel yang seragam;

③ Jumlah setoran menurun di garis singgung;

④ Ukuran partikel rata-rata produk dapat disesuaikan.

● Struktur knalpot tipe tutup rendah yang dirancang untuk memastikan bahwa sebagian besar bubuk terkumpul di bagian bawah menara pengering, hanya sedikit bubuk ke dalam Pemisah Siklon atau Filter Kantong, sangat mengurangi tingkat stres dalam pemisahan padat-gas dari pengumpul debu pasca-tahap.

● Sistem pemanas mengadopsi perlengkapan pipa pemanas non-pengoksidasi.Udara yang memasuki ruang pengering disaring melalui pemurnian tiga tahap--, efisiensi primer, efisiensi menengah, dan efisiensi tinggi suhu tinggi, dan tingkat pemurnian mencapai lebih dari seratus ribu.Mencegah kotoran eksternal tercampur ke dalam produk dan mempengaruhi prosedur pasca-pemrosesan seperti pencetakan dan sintering produk.

Pengering semprot laboratorium LSD-1500

1. Untuk produksi mesin sama sekali, dengan produk pembakaran gas dapat mempromosikan dekomposisi termal yang efektif.

2. Dapat menyemprotkan perangkat pirolisis untuk mencapai skala produksi.

3. Sebuah tabung inti tungku keramik khusus, pemanasan tidak langsung oleh pemanas listrik.

4. Pada suhu tungku sekitar 600 ~ 900 ℃ dalam kondisi operasi.

5. Secara umum, cara yang ideal adalah dengan menggunakan perangkat semprot jenis atomisasi sentrifugal berkecepatan tinggi, tetapi juga dapat memilih solusi kedua dan atomisasi nosel fluida lumpur.

6. Kompak, tapak kecil;sederhana dalam pengoperasian, efisiensi tinggi.

Perangkat Pirolisis Semprot (Spray Heat Reactor)

Kerjaing Prinsip untuk Metode Semprot Panas Reaktor

Suatu metode untuk mengatomisasi umpan campuran (seperti larutan garam logam) dalam tungku bersuhu tinggi, dan membuatnya langsung mengalami dekomposisi termal, reaksi, sintesis atau kalsinasi / sintering untuk mendapatkan produk berbentuk tepung (umumnya bubuk oksida logam).

Fitur untuk suhu tinggi Semprotkan Pirolisis

1. Sintesis sistem multi-komponen bahkan ketika partikel dapat menjadi produk mikron.

2. Dapat melacak jumlah bahan tambahan yang tersebar merata di bahan baku.

3. Dibandingkan dengan metode pencampuran bubuk pencampuran kotoran yang kurang mekanis.

4. Produk bubuk dalam aktivitas permukaan, mudah disinter.

Fitur tanaman:

1. untuk produksi mesin sama sekali, dengan produk pembakaran gas dapat mempromosikan dekomposisi termal yang efektif.

2. dapat menyemprotkan perangkat pirolisis untuk mencapai skala produksi.

3. tabung inti tungku keramik khusus, pemanasan tidak langsung oleh pemanas listrik.

4. pada suhu tungku sekitar 600 ~ 900 dalam kondisi operasi.

5. secara umum, cara yang ideal adalah dengan menggunakan perangkat semprot jenis atomisasi sentrifugal berkecepatan tinggi, tetapi juga dapat memilih solusi kedua dan atomisasi nosel fluida bubur.

6. kompak, tapak kecil;operasi sederhana, efisiensi termal tinggi.

2. Ukuran pilot Model BYP-20 Series Pengering Semprot siklus tertutup untuk uji tujuan:

Model BYP-20 Series Pengering Semprot siklus tertutup

1. Dapat mencegah produk dari oksidasi dan meningkatkan kualitas produk.

2. Mudah untuk mewujudkan operasi bebas debu dan aseptik.

3. Dapat mengambil pelarut dalam cairan material.

4. Dapat meningkatkan pengawetan komposisi wangi.

5. Dapat mengeringkan cairan bahan yang mudah terbakar atau melakukan granulasi pendinginan.

6. Dapat mengeringkan bahan dengan sensitivitas panas yang kuat.

7. Dapat menyadari bahaya yang lebih sedikit atau tidak ada bahaya publik.

8. Dapat meninggalkan perangkat penghilang bau.

9. Dapat mewujudkan kekeringan suhu rendah di bawah 100 derajat Celcius.

Definisi Pengering Semprot Siklus Tertutup

◆ Pengering semprot siklus tertutup di ruang pengering akan disegel ke dalam tetesan kabut yang terdispersi padat ke media cair dan panas (nitrogen N2) adalah metode tetesan kering

produk bubuk.Dikabutkan dengan alat penyemprot putar atau alat penyemprot nosel untuk mencapai, pengeringan tetesan dapat disesuaikan dengan suhu atau aliran media panas yang akan dikontrol,

penguapan pelarut yang akan diperoleh kembali melalui unit kondensasi, setelah "penghilangan" dan "penguraian" penuh media adalah filter yang sangat efisien dan dikembalikan ke penukar panas, dan akhirnya didaur ulang ke dalam sistem pengeringan.

◆ Keberhasilan persyaratan operasi pencucian dan pendinginan pengeringan semprot siklus tertutup akan menjadi bagian dari kontrol suhu yang akurat.Untuk alkohol dengan titik didih tinggi umumnya air pendingin atau air asin, pelarut dengan titik didih rendah seperti diklorometana, heksana, aseton dan lain-lain, Anda harus menggunakan sistem pertukaran panas sistem pendingin kompresi.

3.Pengering semprot skala komersial:

Pengering semprotan farmasi presisi multi-fungsi PSD-50 yang dirancang khusus

Menara layanan yang baru dibangun untuk klien

Perusahaan Xiandao adalah pabrik profesional yang mengkhususkan diri dalam penelitian proses, desain dan fabrikasi untuk pengering semprot dan granulator unggun fluida.

Segera, kami akan menempatkan pengering semprot Farmasi Presisi PSD-50 Multi-fungsi ini ke dalam pusat pengujian, semuanya untuk memenuhi peningkatan jumlah kebutuhan pengujian yang diajukan oleh mayoritas pengguna di area aplikasi industri seperti farmasi, bahan makanan, bahan kimia, baru energi dan material baru.Tentu saja, tuntutan ini pada dasarnya terkonsentrasi pada persyaratan proses produksi yang lebih kompleks, kualitas produk yang lebih tinggi, dan hasil pengujian yang lebih tinggi, yang sebagian besar mewakili tren perkembangan industri utama dalam aplikasi industri di masa mendatang.Tren pembangunan telah menjadi baling-baling perkembangan industri.

◆ Perusahaan mendirikan lab khusus untuk menyediakan layanan pengujian untuk klien (dapat dikenai biaya), dan data teknis yang diperoleh akan memberikan dasar penting untuk memilih dan merancang

peralatan skala besar.

◆ Kami juga bertanggung jawab untuk menyediakan konfigurasi pabrik yang dioptimalkan, pemilihan model dan desain, dan kami juga memandu klien untuk memenuhi instalasi, debugging dan pelatihan untuk operator, dan memberikan pengalaman operasi praktis.

Referensi ICP antarmuka kabinet kontrol untuk satu set pf PSD seri Spray Dryer

Informasi referensi tentang otomatisasi

Sistem Kontrol Otomasi Industri Canggih

Sistem kontrol otomatis terdiri dari pengontrol PLC, menerapkan pengontrol logika terprogram perusahaan SIEMENS dari S7-315 2DP, dan berdasarkan pada perangkat lunak pemrograman LANGKAH 5.5, start dan stop dan interlocking pabrik, kontrol loop PID dan alarm parameter proses dan dll. Dapat direalisasikan.Sistem kontrol pertama-tama menerima perintah dari operator dan kemudian menilai apakah kondisi logika dari program proses akan dipenuhi sesuai dengan informasi lapangan yang dikumpulkan.Jika kondisi diatur, program kontrol mengeluarkan sinyal dalam urutan tertentu untuk mengaktifkan atau menutup semua jenis peralatan dalam proses kontrol.

Antarmuka manusia-mesin HMI dikonfigurasi oleh perangkat lunak konfigurasi SIEMENS SIMATIC WinCC, yang menyadari pengoperasian, pemantauan status operasi, analisis data, pencatatan dan pencetakan sistem kontrol peralatan pengeringan.Ini telah menyelesaikan kombinasi organik dari peralatan lapangan dan personel.Melalui HMI, operator dapat memasukkan perintah, dan memasukkan parameter atau rumus proses yang berbeda untuk menyelesaikan produksi produk yang berbeda, pada saat yang sama, kita dapat memperoleh informasi tentang status sistem.Kami juga dapat menanyakan tentang informasi produksi saat ini dari sistem, atau melacak (menanyakan) data catatan penting dari proses produksi historis.Jika ada situasi yang tidak normal, sistem akan mengirimkan sinyal alarm.

Data lapangan dikumpulkan melalui S7-315 PLC, dan data yang terkumpul ditampilkan dan direkam pada komputer yang menggunakan WinCC sebagai perangkat lunak konfigurasi dengan menggunakan modul CP343-1 melalui protokol TCP / IP.

Data yang dikumpulkan di PLC juga dikirim ke komputer jarak jauh melalui router industri (HUB).

Perangkat lunak PLC dan pemrograman perangkat lunak komputer host menerapkan struktur program S88 dan desain termodulasi.

Menurut objek kontrol yang berbeda, template motor (dua jenis termasuk kontrol inverter dan kontrol start langsung) ditulis, termasuk modul katup, template input analog, template output analog, template loop kontrol PID, dan lain-lain.

Dalam pandangan kontrol proses, blok GRAFIS SIEMENS diterapkan untuk pemrograman, membuat proses lebih jelas.

Proses pengeringan diperhalus menjadi sejumlah proses kecil (seperti operasi dingin, operasi panas, operasi air, operasi material, pengeringan, dll.).

Tujuan dari sistem kontrol otomatis adalah untuk memastikan pengoperasian normal peralatan dan mencapai stabilitas kualitas produk dengan mengontrol dan memantau parameter proses penting dari pengering semprot.
